安伯莱特XAD-2大孔吸附树脂，AMBERLITE® XAD®-2 Resin；Dow

Amberlite XAD-2大孔吸附树脂使用方法

Amberlite XAD-2大孔树脂，是一种适用范围广泛的非极性树脂，对多种有机化合物，如黄酮类及皂甙类等均适用。已广泛用于人参皂甙、三七皂甙、双花链翘、银杏黄酮、茶多酚、大豆异黄酮、葛根素、甘草酸、叶绿素等天然药物的提取和精制。吸附分离纯化效果佳。亦可用于水处理工艺。

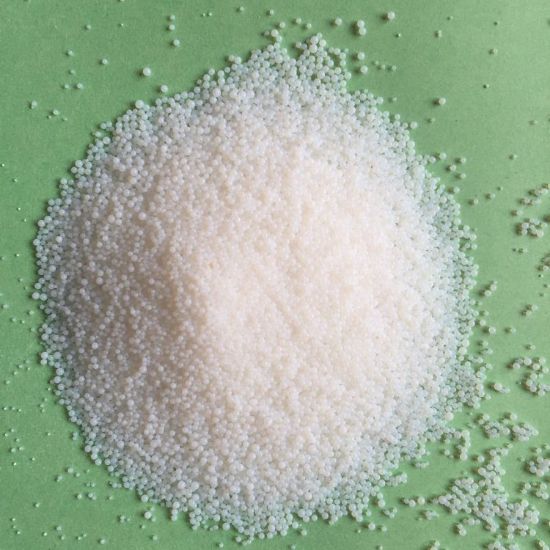

本树脂外观为乳白色不透明球状颗粒，粒径范围约20-60目，含水量约65%-75%，比表面积(m²/g)≥430，平均孔径9-10nm，堆积密度(湿态)约0.65-0.75 g/ml。

 本树脂物化性质相对稳定，几乎不溶于酸、碱及其他有机溶剂，方便于实验过程中对吸附剂、洗涤剂的选择；标准条件下对有机物选择性佳，受无机盐存在的影响较小；树脂再生容易，再生剂可选用水、甲醇、乙醇、丙酮等。

 一、注意事项：

树脂运输或长期储存时应尽量保持常温，以防低温将球体冻裂、高温产生霉变，继而干扰实验效果。树脂如因祼露于空气中或长期储存可能因失水而干燥，干燥的树脂效能不受影响，此时需注意切不可直接注水，以免引起树脂涨裂。使用前应先用乙醇浸泡1-2小时，使树脂恢复正常湿态，再用纯水清洗干净备用。

 二、树脂预处理：

1、将准备装柱使用的新树脂，用2倍左右体积的乙醇或其他水溶性溶剂（如甲醇、丙酮）浸泡2小时，并不时搅动，使树脂充分溶胀。

2、将已充分溶胀的吸附树脂装柱，以每小时3-4倍床体积的流速，将5-8倍的乙醇或其他水溶性的溶剂（如甲醇、丙酮）通过树脂层，至流出液加水稀释不变混。

3、醇处理后，以每小时6-8倍床体积的流速将去离子水通过树脂层，置换出醇即可投入使用。

 三、树脂强化再生：

树脂正常使用一定周期后，如出现吸附能力下降或树脂本身被污染等情况，则需对其进行强化再生，参考方法如下：

1、加入高于树脂层10-20厘米的4%盐酸溶液浸泡2-4小时。

2、用5-7倍体积的4%盐酸溶液淋洗。

3、用纯水进行充分淋洗，直至出口洗涤液PH值呈中性。

4、加入高于树脂层10-20厘米的4%氢氧化钠溶液浸泡2-4小时。

5、用5-7倍体积的4%氢氧化钠溶液淋洗。

6、用纯水进行充分淋洗，直至出口洗涤液PH值呈中性。

7、树脂强化再生处理完毕。

 四、常见情况：

1、再生后树脂出现漂浮：可能是部分树脂结构遭到破坏。解决方法：用无水乙醇充分浸泡3-8小时，使其完全浸润复位。

2、有树脂破碎残渣或油状有机物漂浮，可通过反向加水法去除。使表层漂浮物由上口排出。

3、树脂分层：可能的原因是装柱或实验过程中产生了空气隔层，可由树脂柱下口加水，反向冲洗，将气体由上口排出。
